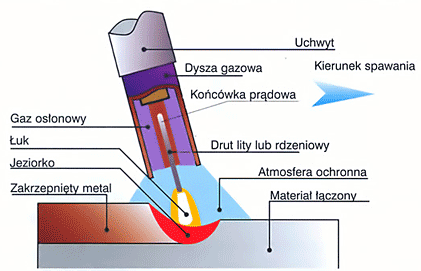

Spawanie metodą MIG przy użyciu gazu osłonowego

W metodzie MIG (lub GMAW) łuk elektryczny wytworzony jest pomiędzy materiałem spawanym a drutem spawalniczym i jest chroniony przez specjalną osłonę gazową. Może ona być obojętna (np. argon) lub aktywna (np. CO2 lub mieszanki Ar i CO2). Drut jest stale podawany poprzez zespół podający i uchwyt spawalniczy aż do jeziorka spawalniczego. W metodzie tej mogą być używane druty lite (GMWA) oraz rdzeniowe (FCAW-GS - spawanie drutem rdzeniowym osłonowym).

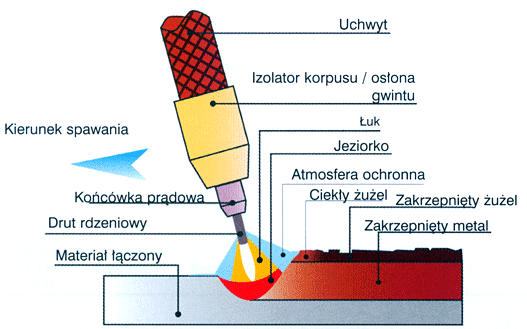

Spawanie drutem rdzeniowym samoosłonowym

Spawanie drutem Innershield odbywa się bez użycia gazu osłonowego. Innershield jest drutem rdzeniowym samoosłonowym (metoda FCAW-SS). Topniki znajdujące się w rdzeniu drutu, podczas spawania wytwarzają gazy oraz żużel osłaniające jeziorko i gorący zakrzepnięty metal spoiny. Spawanie drutem Innershield odbywa się bez użycia gazu osłonowego. Innershield jest drutem rdzeniowym samoosłonowym (metoda FCAW-SS). Topniki znajdujące się w rdzeniu drutu, podczas spawania wytwarzają gazy oraz żużel osłaniające jeziorko i gorący zakrzepnięty metal spoiny.

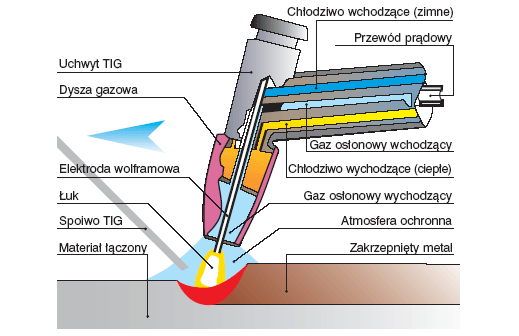

Spawanie metodą TIG

W metodzie tej łuk elektryczny wytwarzany jest pomiędzy wolframową elektrodą nietopliwą a materiałem spawanym. Jeziorko spawalnicze osłaniane jest atmosferą ochronną, zazwyczaj jest to czysty argon. Połączenie spawane może być wykonywane bez materiału dodatkowego, poprzez wymieszanie się nadtopionych brzegów elementów łączonych, lub z udziałem materiału dodatkowego w postaci pręta dokładanego do jeziorka spawalniczego. Zapalenie łuku odbywa się dwoma metodami. Metodą dotykową poprzez dotknięcie elektrodą wolframową do materiału spawanego i następnie jej podniesienie na wysokość kilku milimetrów (TIG Lift), lub metodą bezdotykową z wykorzystaniem jonizatora (TIG HF).

Spawanie może odbywać się:
- prądem stałym ( DC ), stosowanym dla większości metali: stale niestopowe i stopowe, miedź i stopy miedzi ;
- prądem przemiennym ( AC ), stosowanym przy spawaniu aluminium i jego stopów oraz innych materiałów tworzących na powierzchni trudnotopliwe tlenki.

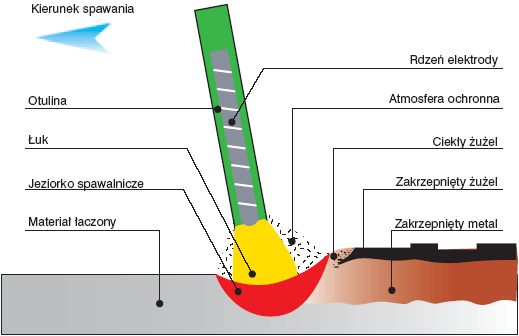

Spawanie metodą MMA/SMAW (elektrodą otuloną)

W metodzie tej łuk elektryczny tworzy się pomiędzy topliwą elektrodą otuloną i materiałem spawanym. W wyniku palenia się łuku następuje stapianie elektrody i brzegów łączonego materiału. Po stopieniu następuje wzajemne wymieszanie się materiału łączonego z materiałem elektrody a po zakrzepnięciu tworzy się nierozłączne połączenie. Elektroda wykonana jest z tego samego materiału, co materiał łączony. Może posiadać otulinę zasadową, rutylową bądź celulozową, która podczas spawania tworzy wokół łuku atmosferę ochronną oraz żużel wokół zakrzepniętego materiału.
